Kết cấu bàn cân ô tô điện tử bằng thép 120 tấn
Hình ảnh thực tế khung bàn cân thép 120 tấn lắp đặt tại nhà máy nông sản Quảng Bình
- Kích thước tổng thể ( Rộng x Dài ) : 3m x 18m
- Tôn mặt sàn cân : Sử dụng tôn trơn dày 10mm
- Dầm chính : gồm 6 dầm dọc sử dụng U dập 300 dày 6mm
- Dầm phụ : gồm 1 dầm ngang sử dụng U dập 300 dày 6mm
- Tôn bịt đầu : Sử dụng tôn dày 16mm
- Số lượng thớt cân : 4 thớt
- Kết cấu bàn cân được TNS247 hàn tạo hộp kín giúp chịu lực khỏe và chống vặn bàn cân, dựa theo công nghệ thiết kế từ hàng Mettler Toledo của Mỹ/Thụy Sĩ.
Bộ thiết bị cân chính hãng Keli - cân xe tải điện tử 120 tấn
.png)
Hình ảnh đầu hiển thị cân sử dụng cho trạm cân xe tải điện tử 120 tấn
D2008FA là dòng đầu cân chuyên dụng cho hệ thống trạm cân ô tô với chuẩn tín hiệu đầu vào kỹ thuật số TNS247 đặt hàng riêng tại nhà máy Keli với tính năng vượt trội như , tự động căn chỉnh góc cân, tự động thông báo lỗi hệ thống khi sự cố xảy ra
- Vỏ đầu cân làm bằng inox 304 chống gỉ
- Cổng giao tiếp chuẩn RS23
- Sử dụng nguồn ắc quy 12V có thể tự sạc và nguồn AC 220V
- Màn hình hiển thị LED 7 đoạn màu trắng gồm 7 số
- Nhiệt độ hoạt động : 0C ~ + 40C
- Cổng giao tiếp: RS232
- Khoảng cách truyền tính hiệu: ≤ 1200m
- Độ ẩm: ≤ 85%RH
- Nhiệt độ hoạt động : 0C ~ 40C
- Nhiệt độ lưu trữ: -25C ~ 55C
- Màn hình hiển thị: LED 7 digit
- Trọng lượng 3,7 kg
- Kích thước: 339mm x 110mm x 230mm
- Nguồn điện : AC 110 ~ 220V, 50 ~ 60HZ
- Nguồn điện sạc: 12V/7Ah, Vẫn sử dụng cân bình thường trong trường hợp mất điện
- Phím số: Có 9 bàn phím số và 14 phím chức năng
- Kết nối : ≤ 16 loadcell
Cảm biến tải trọng kỹ thuật số Keli sửu dụng cho trạm cân xe tải điện tử 120 tấn
- Là dòng cảm biến thế hệ mới chuyên dùng cho trạm cân điện tử với chuẩn tín hiệu đầu ra digital được công ty 247 đặt hàng riêng từ hãng Keli.
- Cảm biến được thiết kế dạng kẹp cầu bi với nhiều tính năng vượt trội so với cảm biến dạng trụ đứng như : biên độ dao động cho phép lớn, triệt tiêu dao động tốt và dễ dàng trong việc bảo dưỡng, thay thế
- Cấp bảo vệ IP68 chịu được ẩm ướt, bụi bẩn
- Được chế tạo và hàn ghép bằng công nghệ laser tiên tiến nhất hiện nay.
- Vỏ được chế tạo bằng hợp kim thép không gỉ giúp hoạt động ổn định trong mọi điều kiện khắc nghiệt nhất.
.png)

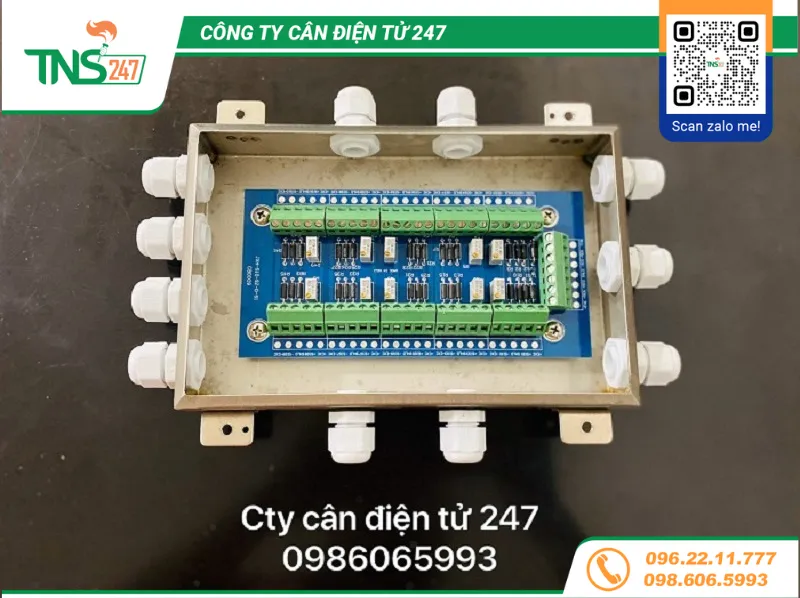

Bộ cộng tín hiệu số dùng cho hệ thống cân xe tải điện tử 120 tấn
- Hộp cộng tín hiệu trung tâm được thiết kế nhỏ gọn thuận tiện trong việc lắp đặt và căn chỉnh.
- Hộp cộng tín hiệu JB-6/8 gồm 6/8 ngõ vào và 1 ngõ ra, giúp cho việc truyền tải tín hiệu của hệ thống cân được chính xác và ổn định.
- Vỏ hộp được chế tạo bằng inox chống gỉ giúp chống chịu ăn mòn và va đập
- Các đầu vào được thiết kế chắc chắn với các núm vặn và lót cao su giúp ngăn chặn tuyệt đối sự xâm nhập của nước mưa.
.png)

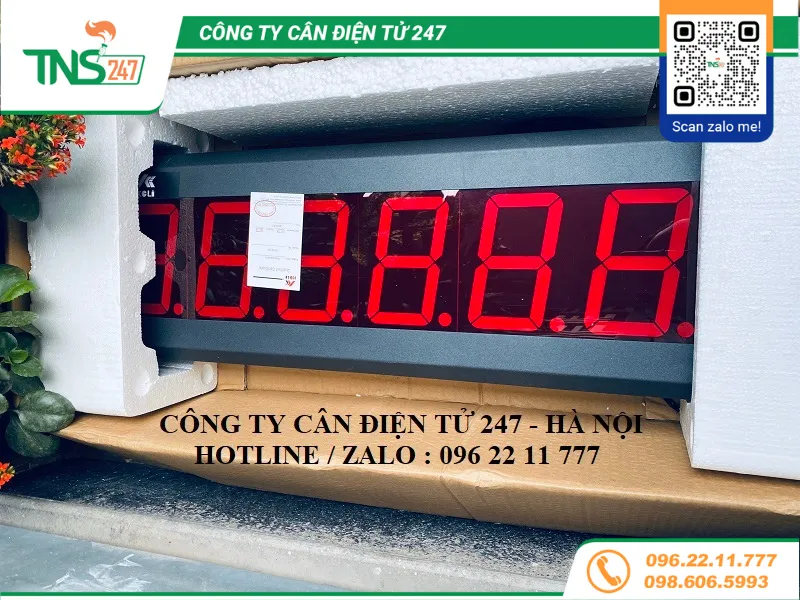

Màn hiển thị LED ngoài cho lái xe quan sát của trạm cân xe tải 120 tấn
- Màn led DPM5 được hiển thị bằng các LED 7 đoạn lớn giúp cho lái xe dễ dàng quan sát số cân ở khoảng cách xa < 150m.
- Vỏ được làm bằng thép dày 1mm hàn kín tạo hộp, sơn tĩnh điện giúp bền đẹp và chắc chắn
- Kích thước tổng thể ( Dài x Rộng x Dày) : 600mm x 200mm x 150mm
- Chữ số Led cao 100mm
III.Dây tín hiệu IMATEK – PHÁP
(12).jpg)
- Dây tín hiệu IMATEK – PHÁP được sản xuất tại China chuyên dùng để truyền tải tín hiệu điều khiển.
- Dây gồm : 4 lõi, lớp giấy bạc cách điện, lớp lưới chống nhiễu, lớp bóng chống ẩm ướt, chống nước và lớp cao su ngoài cùng giúp bảo vệ toàn bộ lõi dây và chịu được ẩm ướt.
- Đảm bảo sự ổn định và chính xác khi truyền tải tín hiệu điều khiển, không bị suy hao tín hiệu.

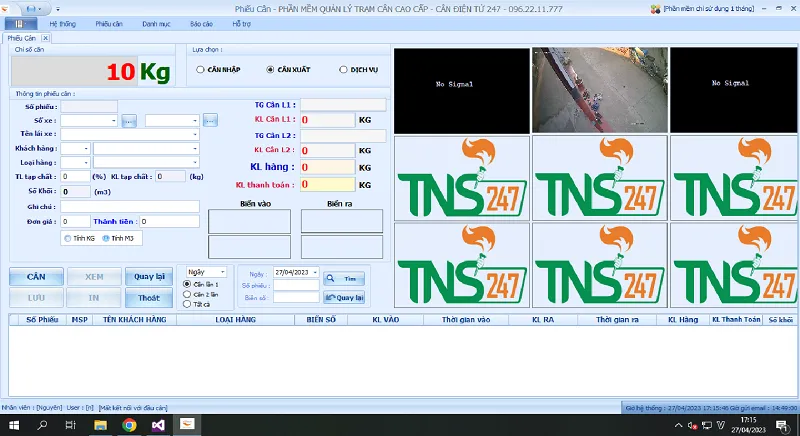

IV.Phần mềm quản lý trạm cân tích hợp camera chụp nhận dạng biển số
.png)
- Phần mềm quản lý trạm cân TNS247 được lập trình trực tiếp bởi các kỹ sư công nghệ của TNS247 và được đóng gói giúp cho việc cài đặt được nhanh chóng và thuận tiện nhất.
- Phần mềm hoạt động ổn định trên các hệ điều hành phổ biến như : WinXP, Win7, Win10,…
- Giao diện tiếng việt giúp khách hàng dễ dàng sử dụng và quản lý dữ liệu
- Tính năng đầy đủ như : báo cáo theo thời gian, theo loại hàng, theo biển số xe, thống kê và xuất ra file excel,…
- Tính bảo bảo mật cao dành cho người dùng và phân quyền truy cập
V.Bộ máy tính, máy in
- Màn hình samsung 20 inch
- Case sử dụng main H81, Ram 4GB, ổ cứng HDD 250GB ( hoặc cấu hình tương đương)
VI.Bộ bảo vệ nguồn cấp cho hệ thống cân
- Sử dụng nguồn cấp cho hệ thống cân như nào cho đảm bảo cũng là vấn đề mà nhiều khách hàng đang thắc mắc và lo lắng, vì nhiều trường hợp hỏng hóc hệ thống cân là do khách hàng sử dụng nguồn không đúng tiêu chuẩn hoặc chưa được các nhà cung cấp khuyến cáo.
- Sự cố mất điện đột ngột cũng là nguyên nhân gây nên hỏng hóc của thiết bị
- Chính vì vậy công ty 247 đưa ra giải pháp giúp khách hàng yên tâm khi sử dụng mà không phải lo lắng về sự hỏng hóc do nguồn điện gây ra.
- Nguồn cấp điện áp chuẩn và ổn định 220VAC : Sử dụng ngõ ra của ổn áp Lioa 1KVA (hoặc loại tương đương) cấp nguồn cho toàn bộ hệ thống cân.
- Nguồn cấp dòng điện chuẩn : Sử dụng ngõ ra của lưu điện 1KVA cấp nguồn cho toàn bộ hệ thống cân giúp cho hệ thống không bị mất điện đột ngột khi sự cố mất điện xảy ra. Khi đó hệ thống vẫn hoạt động nhờ nguồn điện lưu và được tắt theo đúng quy trình.
Móng trạm cân xe tải điện tử 120 tấn kiểu chìm
- Móng cân được thiết kế rất đơn giản giúp tiết kiệm chi phí đầu tư của khách hàng mà vẫn đảm bảo yêu cầu sử dụng.
- Móng cân nên được thi công tại nền đất liền thổ
- Vị trí thuận lợi cho việc xe ra vào cân
- Không chiếm nhiều diện tích xưởng
- Móng chìm hoặc nổi tùy thuộc vào thực tế mặt bằng
