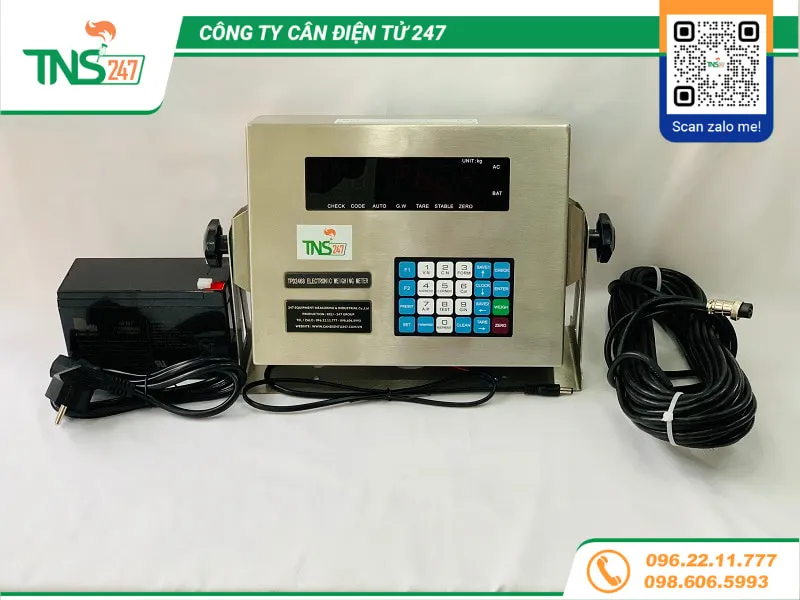

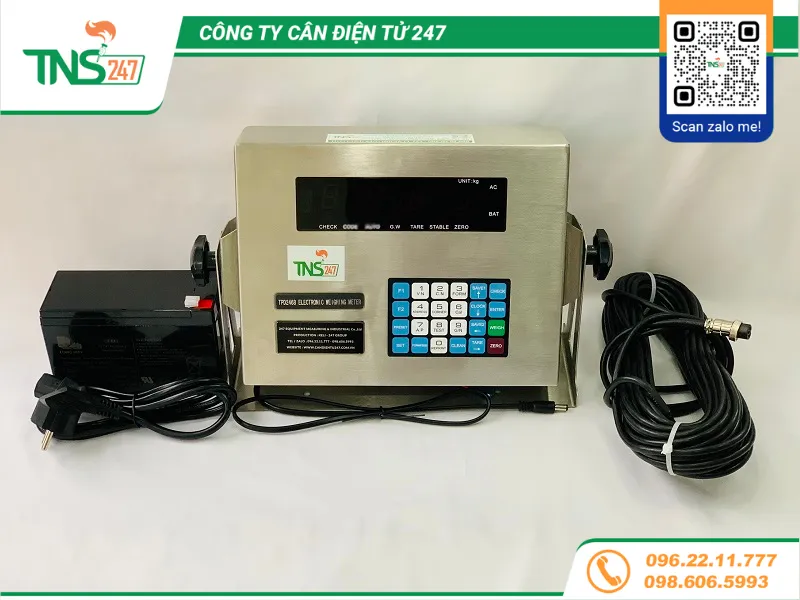

HƯỚNG DẪN KẾT NỐI ĐẦU CÂN D2008FA
.webp)

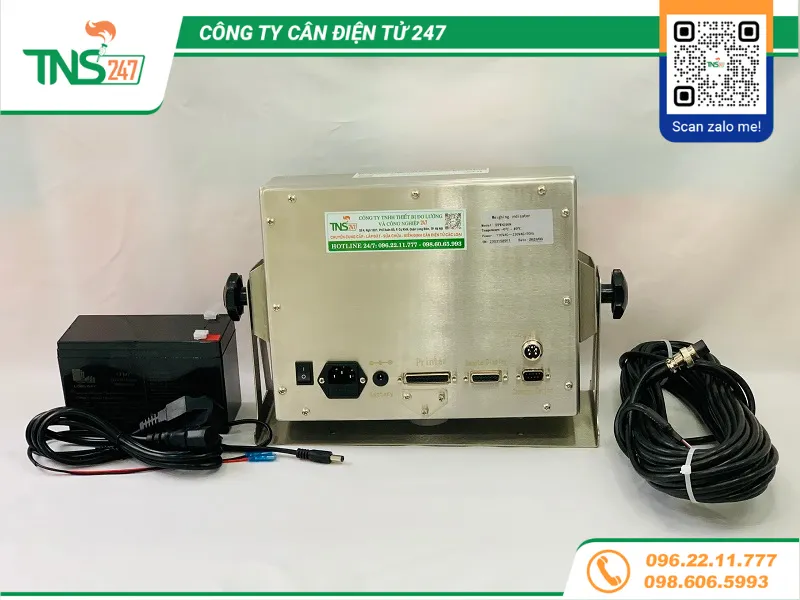

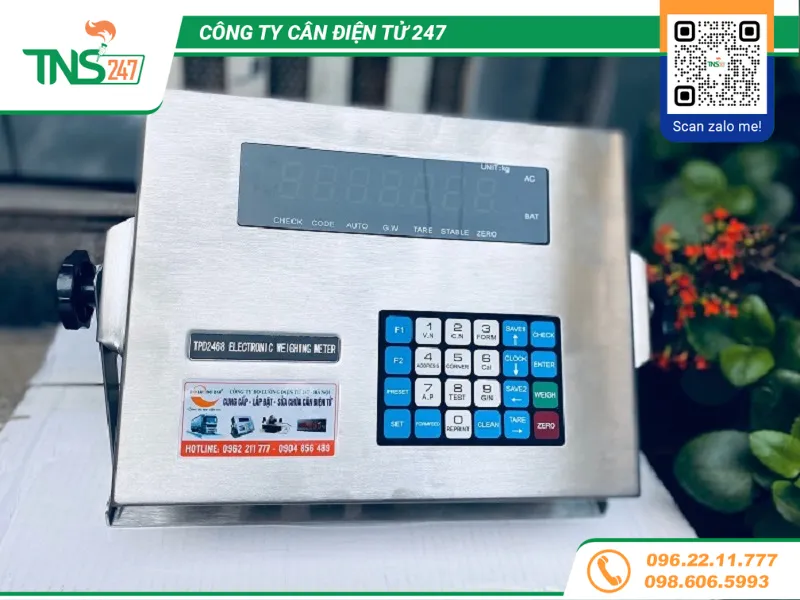

Đầu cân D2008FA có 2 cổng truyền thông RS232 và RS485 việc lựa chọn kết nối các cổng sẽ có sơ đồ đầu nối khác nhau.
Kết nối với tín hiệu loadcell số:
Sơ đồ chân kết nối loadcell với đầu cân D2008FA
.webp)
Hình ảnh: Giắc kết nối tín hiệu loadcell 5 chân
Pin Description C series E series
1 Power + Red Red
2 Power – Black Black
3 Signal A（+） White Green
4 Signal B（-） Green White
Kết nối đầu cân với bảng hiển thị ngoài trời keli:
Kết nối hiển thị phụ keli với đầu D2008FA
Hình ảnh : Sơ đồ kết nối qua cổng RS232
Kết nối màn hình hiển thị lớn Keli với đầu D2008FA
Hình ảnh: Sơ đồ kết nối Current loop
Kết nối đầu cân với mày tính và phần mềm cân:
Kết nối đầu cân d2008FA với máy tính
Hình ảnh : Sơ đồ chân kết nối với máy tính
Khi kết nối qua cổng RS232 và RS845 sẽ khác nhau theo sờ đầu đấu nối chi tiết dưới đây.
Kết nối qua RS232 connection
PC interface of indicator 9 cores serial port of computer
2 2
3 3
5 5
Kết nối qua RS485 connection
PC interface of indicator RS485 communication device
1 (Signal A) Signal A
9(Signal B) Signal B
Hướng dẫn hiệu chỉnh calibration đầu cân D2008FA:
Để hiệu chuẩn lại cân của bạn sử dụng đầu cân D2008FA các bạn thao tác chi tiết từng bước dưới đây:
Bạn nên chú ý sản phẩm của hãng có mật khẩu khi vào chế độ call đối với sản phẩm đã được đổi mã mặc định của nhà sản suất cần liên hệ với nhà cung cấp để biết:
Bước 1 :
Nhấn【Cal】màn hình hiển thị c 000000
Bước 2 :
Nhấn 【888888】màn hình sẽ hiển thị c******** sau đó nhấn 【ENTTER】
Bước 3 :
Màn hình hiển thị E** nhấn 【10】 màn hình hiển thị E10 Sau đó bấm phím 【ENTTER】
Bước 4 :
Màn hỉnh hiển thị d* nhấn 【1】bàn hình sẽ hiển thị d1 sau đó bấm phím 【ENTTER】
Bước 5 :
Màn hỉnh hiển thị【Pn VWXYZ】ví dụ ta nhấn Nhấn 【13955】 Bấm phím 【ENTTER】
Nhập tham số hệ thống
V: ứng dụng W: tốc độ theo dõi bằng không
X: phạm vi theo dõi bằng không
Y: phạm vi cài đặt bằng tay bằng không
Z: phạm vi cài đặt bằng 0 khi bật nguồn (chú ý 5-1-1) cho
ví dụ, 13455
Bước 6 :
Màn hình hiển thị FLt * nhấn【0】màn hình hiển thị FLt 0 Bấm phím 【ENTTER】
Bước 7 :
Nhập mức tải max của cân ví vụ ta nhấn 【50000】 màn hình hiển thị F050000 sau đó bấm phím 【ENTTER】
Bước 8 :
Màn hình hiển thị noLoAd add giá trị không tải cho cân ta nhấn tiếp 【ENTTER】
Bước 9 :
Màn hình sẽ hiển thị AdLoAd1 nhấn 【ENTTER】 hoặc【CHECK】
Nhấn 【CHECK】 đến bước 10, hiệu chuẩn đa điểm
Nhấn 【ENTER】, hiệu chỉnh hai điểm và kết thúc
Nhập giá trị tải chuẩn 1 Thêm trọng số và sau khi mã nhận dạng ổn định sáng, nhập vào thực trọng lượng của trọng lượng tải chuẩn.
Ví dụ: 10000
Màn hình sẽ hiển thị A010000 nhấn tiếp 【ENTTER】
Bước 10 :
Màn hình hiển thị AdLoAd2 nhấn 【ENTTER】 hoặc【CHECK】 màn hình hiển thị A000000 Nhập giá trị tải chuẩn 1 Thêm trọng số và sau khi mã nhận dạng ổn định sáng, nhập vào thực trọng lượng của trọng lượng tải chuẩn.
Ví dụ: 20000
Màn hình hiển thị END quá trình hiệu chuẩn kết thúc.
